1) 概述

产品特点

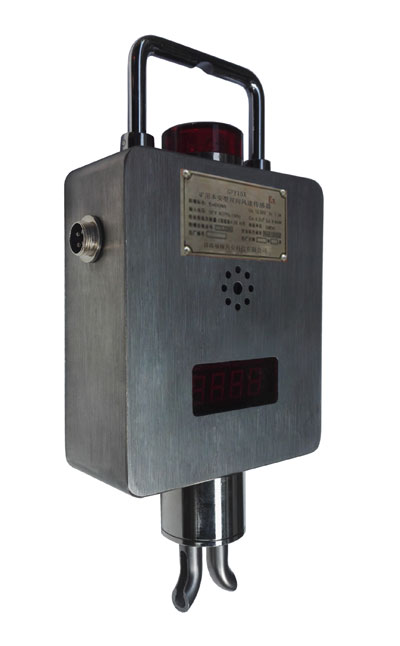

GFY15X型矿用双向风速传感器采用差压原理，无转动部件，性能可靠。可长时间连续监测矿井总回和各进、回风巷等地的实时风速、风向和风量。

主要用途和适用范围

该产品主要用于矿山井下进、回风巷道通风风速、风量测量和风向监测。矿山井下有毒有害气体通过通风方式排出井口外，所以通风的监测是保证矿井安全生产的重要手段。

1) 技术特性

主要特征

传感器具有风速、风向、风量检测功能。

传感器具有输出状态指示功能。

传感器具有红外遥控设置功能。

传感器具有声光报警功能。

主要技术指标

工作电压、工作电流：

工作电压：(9～25)V DC；工作电流≤180mA。

输出信号

传感器具有两路信号输出，一路输出风速信号，一路输出风向信号；

风速输出信号制式为数字信号： RS-485数字通信，信号工作电压峰峰值不大于15 Vp-p、信号工作电流峰峰值不大于15信号： RS-485数字通信，信号工作电压峰峰值不大于15 Vp-p、信号工作电流峰峰值不大于1500 mA。

风向输出信号制式为数字 mA。

风速测量范围：(0.4～15)m/s，分辨率0.1m/s。

风量测量范围：根据巷道横截面积实时显示测量点风量值，最大量程为750 m3/s。

反向风速测量范围：(0.4～15)m/s，分辨率0.1m/s。

基本误差

风速基本误差:±0.2m/s。

反向风速基本误差：±0.2m/s。
